生產電火花成型機床圖片及性能參數提供如下，線切割可以按照要求定制。歡迎聯電咨詢：銷售熱線：0523-86330042 86330043

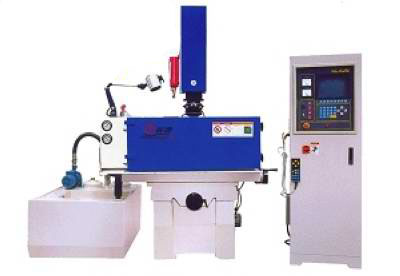

DM系列精密電火花成型機床
◇ 機身采用樹脂砂去應力高級鑄件；
◇ X、Y軸均采用進口（同級）滾珠絲桿；
◇ Z軸使用日本三洋DC伺服馬達使工作靈敏度達到最佳狀態；
◇ 擁有較寬的底座，鞍座、導軌采用V型與平面設計，加以進口“鐵弗龍”耐磨片貼面于重壓下滑動輕巧，無爬行；
◇ 燈具、注油器、專利極頭、均采用臺灣生產（選配）；
◇ 丹麥“GRVNDFOS”或意大利“CALPEAO”油泵（選配）；
主要技術參數
|
規格\型號 |
單位 |
DM7135 |
DM7145 |
DM7154 |
DM7160 |
|
工作槽(長×寬×高) |
mm |
920×530×340 |
1100×600×400 |
1170×690×425 |
1720×1100×620 |
|
工作臺(長×寬) |
mm |
600×350 |
700×420 |
800×500 |
1000×600 |
|
左右行程-X軸 |
mm |
350 |
450 |
500 |
650 |
|
前后行程-Y軸 |
mm |
250 |
350 |
400 |
550 |
|
Z軸行程/主軸行程 |
mm |
250 |
180-200 |
200-250 |
400 |
|
Z軸行程/輔助行程 |
mm |
250 |
210 |
300 |
300 |
|
電極頭平面與
工作臺最大距離 |
mm |
500 |
600 |
740 |
900 |
|
最大工件重量 |
Kgs |
650 |
1000 |
1300 |
3500 |
|
最大電極重量 |
Kgs |
50 |
150 |
150 |
200 |
|
油槽最高液位 |
mm |
320 |
370 |
370 |
550 |
|
過濾箱容量 |
Liter |
350 |
460 |
540 |
1126 |
|
過濾箱尺寸 |
mm |
1250×950×500 |
1250×780×480 |
1200×1000×450 |
2050×1300×460 |
|
機器總重量
(含電箱、油箱) |
|
1000 |
1800 |
2200 |
4000 |
